WipyとESP32-Devkitのピン配置

MicroPython Advent Calendar 2017 - Qiita



MicroPython Advent Calender 15日目です。

昨日の記事でESP32-DevkitにWipyのファームを書き込みました。



書き込んだ時にPin配置がどうなるかLチカで確認しました。

WipyのPin配置は以下の画像です。



http://www.pighixxx.com/test/wp-content/uploads/2016/11/wipy_v01_0_pinout_rc1.png



内側のGPIOXXがESP32-DevkitのIOXXに対応します。

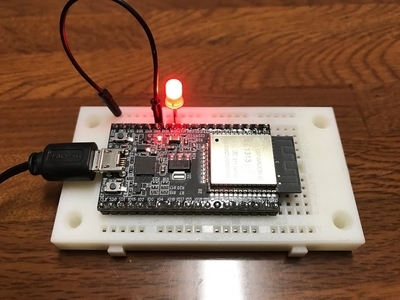

例えばESP32-DevkitのIO14にLEDをつなげた場合、P23を指定します。



>>> io14 = Pin('P23', mode=Pin.OUT)
>>> io14.value(1)
>>> io14.value(0)





逆にGPIOXXに記載がなくてESP32-Devkitにあるもの、例えばIO23は動きませんでした。

Pycomのフォーラムで見つけたESP-WROOM-02にファームを書き込んでみている人が

ピン配置のCSVを置いてるのでそちらもご確認ください。



https://forum.pycom.io/topic/1347/wipy-on-esp32-wroom-procedure

micropython-share/wipy-wroom at master · pacmac/micropython-share · GitHub
